股票簡稱：長 盈 通
股票代碼：688143

OA EN
SLD超輻射發光二極管
  • 內置制冷器
  • 低光譜紋波
  • 單?；虮Ｆ怖w輸出
咨詢熱線： +86-27-87981061
在線詢價 產品手冊下載
產品特點
  • 01
    3dB帶寬>35nm
  • 02
    8PIN蝶形封裝
  • 03
    內置制冷器
  • 04
    工作溫度范圍：-45~+70°C
  • 05
    低光譜紋波
  • 06
    單?；虮Ｆ怖w輸出
  • 07
    工作波長1310nm
  • 08
    儲存溫度范圍：-55~+85°℃
規格參數

?產品指標(T=+25°C)

?

類別 參數 符號 單位 指標
光學指標 中心波長 λc nm 1310±15
工作電流 Ic mA 100
3dB光譜寬度 BW nm ≥35
出纖功率@100mA p mW 0.3~1.8
光譜紋波 Ripple dB <0.2
偏振消光比 PER dB <1
全溫功率變化(-45C~+70°C) △P / <6%
電學指標 工作制冷電流 Itec mA ≤600
最大制冷電流 Imax mA 1200
熱敏電阻阻值 Rth KΩ 10
最大制冷電壓 Vmax V 3.2
封裝結構 封裝形式 / / 蝶形8PIN
封裝尺寸 / mm 22*12.6*7.3
尾纖類型 / / PM、SM fiber
尾纖長度 L mm 1.5
尾纖強度 / kgf 1

?

參數 符號 最小 最大 單位
存儲溫度 TS -55 +85 ℃
工作溫度 Tc -45 +70 ℃
反向電壓 VCC / 2 V
正向電流 Ic / 150 mA
制冷器電壓 V / 3.2 V
制冷器電流 I / 1.2 A
存儲濕度 / 5 85 %RH
焊接溫度 / / +260 ℃
焊接時間 / / 10 S

?

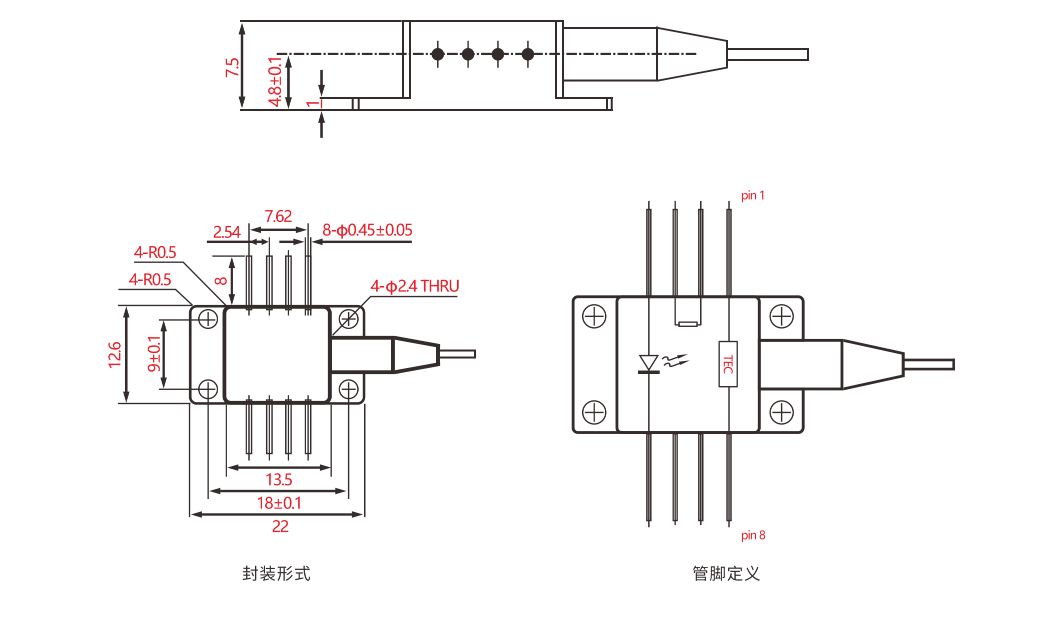

封裝尺寸及管腳定義

?

Pin Number Connection Pin Number Connection
1 TEC Cooler(+) 5 SLD Cathode(-)
2 Thermistor 6 NC
3 Thermistor 7 NC
4 SLD Anode(+) 8 TEC Cooler(-)

?
