系統原理

?

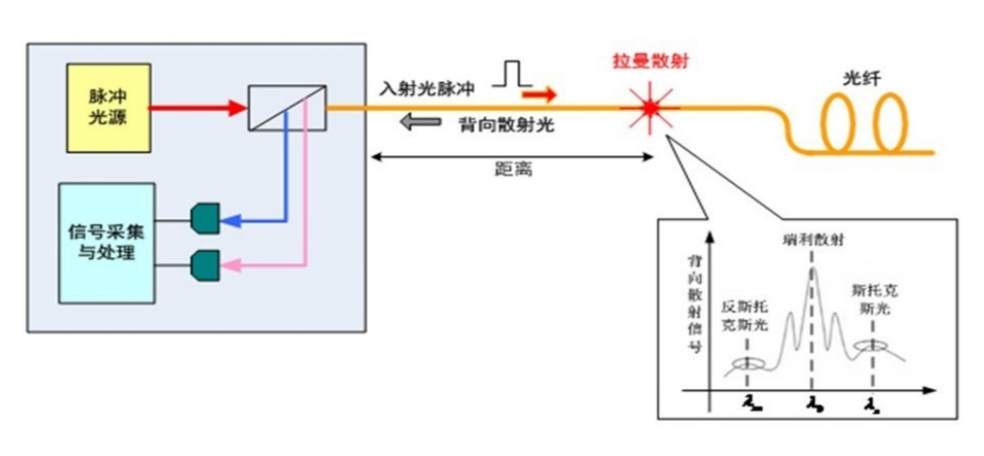

分OTDR(光時域反射)+Raman數射

激光在光纖內部的傳輸過程中有一種反向拉曼散射光對溫度的變化很敏感。當光纖沿線溫度發生變化時，它的強度會發生變化。系統同時將光纖自身作為溫度的感應器和傳輸介質，通過解析散射回來的反向拉曼散射光信號，即可檢測出光纖沿線全程的溫度分布和變化情況。同時通過采集光信號的返回時間，對溫度發生變化的位置進行定位，從而達到實時監測光纖沿線溫度變化并進行準確定位的目的。

分布式光纖溫度監測系統是集傳感、數據采集、數據處理、顯示于一體的智能化高科技產品。因?yàn)橹鳈C(jī)和被測對象之間只用光纖相連，又因主機可智能化自動工作，故可在安裝完成并進行系統初始化處理后便可以實現自動的溫度測量、溫度記錄和異常溫度報警等功能，實現無人值守，提高效率。該系統的最大優點是允許在單一傳感器上進行數若干點的溫度監測，溫度監測方案靈活多變，安裝施工方便，能用于工業和環境監測。

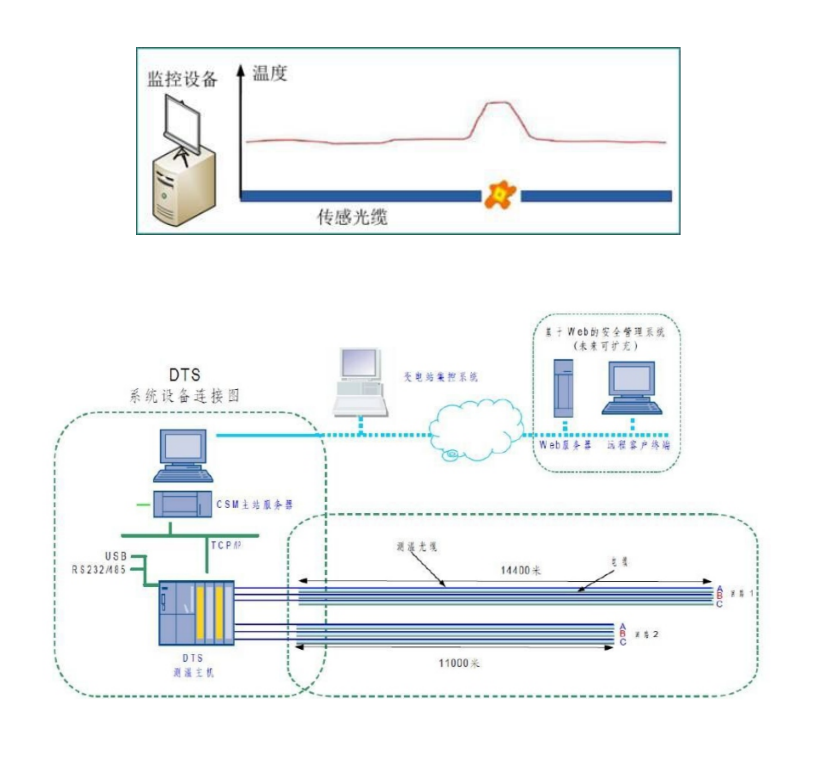

分布式光纖溫度檢測系統由測溫主機、感溫光纖、監視計算機組成，系統簡捷、可靠性高，真正實現分布式測量，對被測對象可能出現的任何溫度變化點進行有效的連續性溫度監測。
