摘要：本文簡要介紹了有源光纖工作原理和應用情況，以及未來發展趨勢，分析了光纖激光器對于有源光纖的需求、有源光纖制備技術方案的優劣勢，對有源光纖未來發展及進一步研制進行展望。

關鍵詞：激光器;有源光纖;摻鐿光纖;雙包層光纖

前言

激光是20世紀以來人類的最重要發明之一，是“最快的刀”、“最準的尺”以及“最亮的光”。著名的物理學家愛因斯坦于1917年在全新理論“光與物質的相互作用”中提出了激光的基本原理-受激輻射[1]。在組成物質的原子中，有不同數量的電子分布在不同的能級上，在高能級上的粒子受到某種光子的激發，會從高能級躍遷到低能級上，這時將會輻射出與激發它的光相同性質的光，而且在某種狀態下，能出現一個弱光激發出一個強光的現象，這就叫做“受激輻射的光放大”，簡稱激光。1960年美國科學家西奧多·梅曼率先用紅寶石晶體制造出第一臺激光器[2]，并獲得激光輸出。從第一臺激光器發明到現在過去了60多年，激光技術確如人們所期，應用于各行各業并發揮出巨大作用，激光技術的發展引領了二十一世紀產業革命。

一、光纖激光器發展歷史及趨勢

光纖激光器以其效率高、體積小、散熱快、可調諧范圍大、光束質量優異、穩定性好等諸多優點，被廣泛應用于光通信、光譜學、激光傳感、激光醫療、工業加工、航空航天以及激光武器等領域。

光纖激光器最早出現在1961年，由美國科學家E.Snitzer采用摻釹(Nd3+)棒狀玻璃實現了波長1.06 μm 的激光輸出[3]。隨后幾十年，光纖激光器得到快速發展。目前，國際上光纖激光器巨頭美國IPG公司的單模光纖激光最高輸出功率已經達到20 kW量級[4]，而多模光纖激光輸出功率則達到了100 kW量級[5]，引領了工業光纖激光器的發展。

光纖激光器基本結構如圖1所示，泵浦光首先經過耦合系統耦合進入摻雜光纖，隨后摻雜纖芯中的稀土離子吸收泵浦光子能量發生能級躍遷顯現出激光輸出。 其關鍵部件為增益介質，主要組成部分為采用摻雜稀土元素的光纖，一般稱為有源光纖，鉺(Er3+)、鐠(Pr3+)、銩(Tm3+)、釹(Nd3+)和鐿(Yb3+)等稀土離子都可作為摻雜物制成光纖，如圖2所示，不同稀土元素?fù)碛衅涮赜械哪芗墸僧a(chǎn)生不同的工作波長的激光，因此各光纖廠家根據用戶的應用場景采用相應的摻雜元素研制光纖，用摻雜光纖制作成對應場景的激光器，例如用于激光切割的高功率激光器，采用摻鐿光纖作為增益介質，具有高功率、能量密度高等特點;用于智能駕駛的激光雷達，使用鉺鐿共摻的有源光纖作為增益介質，具有信噪比優秀、抗干擾能力強、精度高等特點;而發射波長為2 μm的摻鈥光纖，因其對人眼的安全性，廣泛用于激光醫療領域。

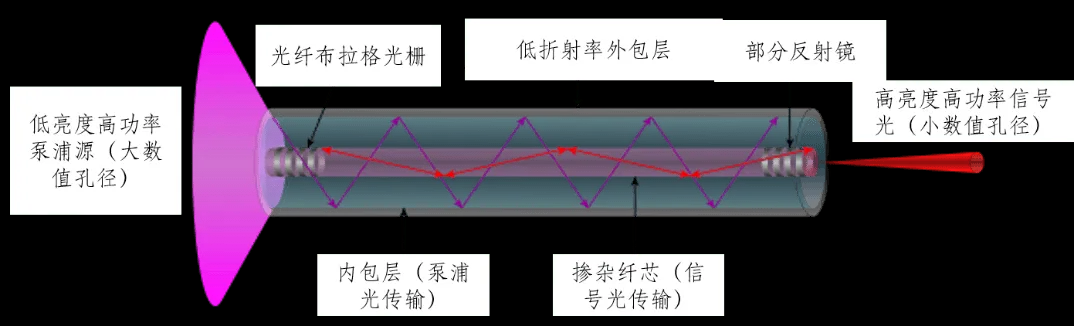

圖1典型光纖激光器結構及相關激光光纖示意圖

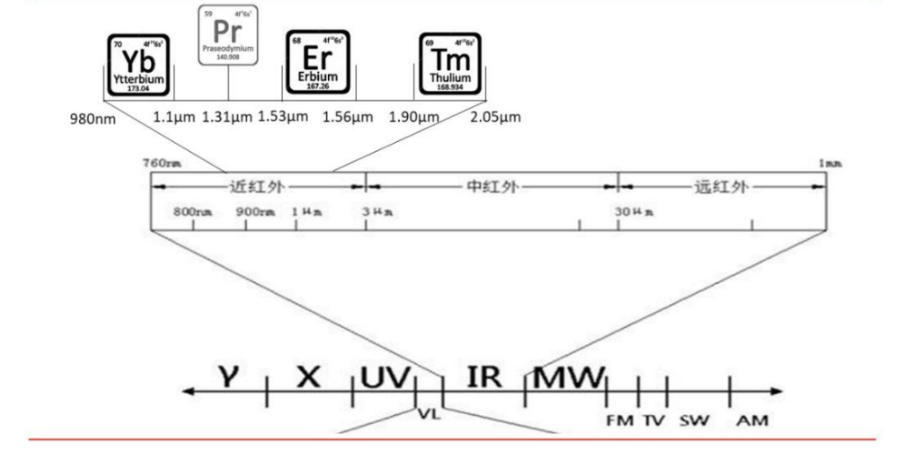

圖2 鐿、鐠、鉺、銩各稀土元素光纖元素輻射波段

有源光纖作為光纖激光器的核心組成部分之一，對其性能起到關鍵性的作用，歐美許多研究機構進行了大量的研發工作，如美國Nufern公司和IPG公司、英國SPI公司、芬蘭LIEKKI公司、加拿大CorActive公司等幾家從事研發生產。其中美國IPG公司和英國SPI公司的產品均自產自用，不對外銷售，纖芯直徑大于25 μm的高功率激光光纖又在2014年和2015被列入了美國對華高科技出口管制的20類產品清單中，嚴重制約我國激光產業的發展。

國內武漢睿芯、長進激光、長飛光纖、烽火銳光、國防科技大學、中國工程物理研究院、上海光機所、中國電子科技集團23所、46所等均開展了研究工作，其中，武漢銳科、長進激光、長飛光纖以及烽火銳光部分已經實現了多種型號有源光纖的量產及商用，已對國內主流的光纖激光器廠家批量供貨。未來我國有源光纖將實現國產替代，實現高、中、低功率，從紫外到中紅外實現全型號覆蓋。

二、摻鐿光纖發展趨勢

摻鐿(Yb3+)光纖激光器以其穩定性高、光束質量好、斜率效率高等優勢得到較快發展。摻鐿光纖相比于其他稀土離子摻雜光纖具有很多優勢，Yb3+離子吸收帶如圖3所示，在800~1100nm范圍內，能與ZnLnAs半導體泵浦源的發射光譜有效的耦合，同時其吸收帶較寬，在短波長(小于970nm)的吸收截面變化較為緩慢，這對于輸出波長因受到環境溫度影響且發射帶窄的半導體激光器泵浦非常有利，即無需嚴格控制環境溫度來獲得相匹配波長的半導體激光輸出。同時Yb3+能級結構較為簡單，只包含兩個多重態，因此在泵浦波長及信號波長都不存在激發吸收。Yb3+光轉化效率很高，有較大的能級間隔，能排除非輻射弛豫及濃度淬滅現象發生。同時Yb3+材料產生的熱負荷較低，且熒光壽命長，有利于能量存儲。

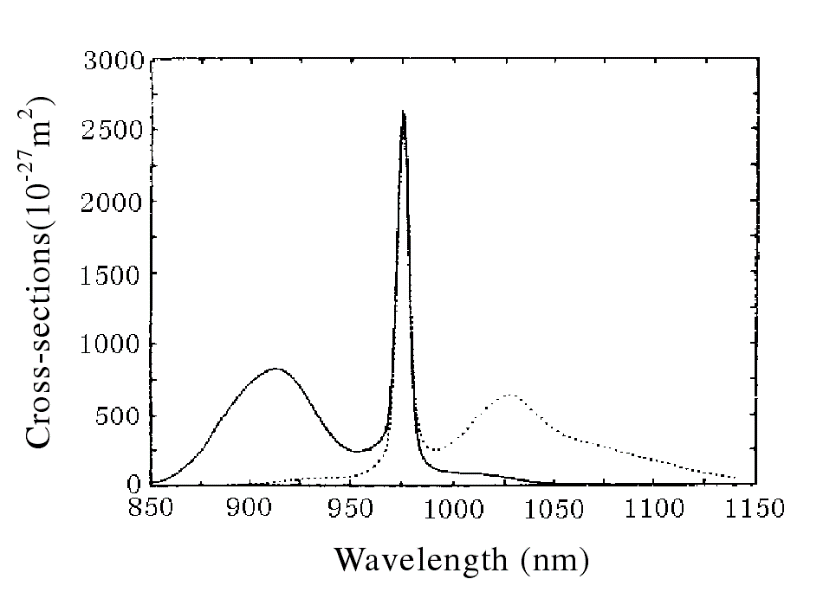

圖3 雙包層摻鐿光纖吸收(實線)及輻射譜圖(虛線)

利用摻鐿光纖研制的光纖激光器具有較高的斜率效率和光光轉換效率，可以在1.06μm 波段得到高功率的激光輸出，因此受到廣泛關注并得到飛速發展，成為激光器產業中的主導力量，在工業加工、醫療和國防等領域具有很好的應用前景。目前國內大部分激光器生產廠家如銳科、大族、創鑫等的激光產品采用的摻鐿光纖的占比均很高。

光纖激光器本質上是將低亮度的多模半導體泵浦光通過稀土摻雜的增益光纖轉換成高光束質量、高功率的激光輸出。顯而易見，高質量增益光纖對光纖激光輸出功率、光束質量、激光性能和可靠性具有至關重要的影響。光纖材料的發展促進了光纖激光器輸出功率的提升，同時光纖激光器的更新?lián)Q代也牽引著光纖材料的發展方向。光纖激光器在1961年面世時，由于當時其增益光纖采用單包層單模光纖，泵浦光難以有效耦合進光纖纖芯區域而造成其輸出功率較低。到20世紀80年代中末期，隨著光通信的快速發展以及稀土摻雜光纖、包層泵浦技術的提出和應用，光纖激光器的輸出功率和效率得到了較大的提升。

雙包層技術最早由Snitzer等人[6]提出，由于單模光纖纖芯直徑較小，高NA值的泵浦光功率較難有效的耦合到纖芯中，雙包層光纖的特殊結構解決了泵浦光難耦合到單模光纖纖芯內的問題，通過泵浦光直接耦合到包層中，顯著提高了耦合效率及泵浦功率。雙包層光纖由纖芯、內包層、外包層和涂層組成，其結構示意如圖4。纖芯由摻鐿的SiO2玻璃構成，在光纖激光器作為激光介質，也作為單模激光的波導。內包層由純SiO2構成，由于其面積和數值孔徑比纖芯大得多，可有效提高泵浦光的入射面積，因此可采用多個泵浦源。目前雙包層的內包層常規直徑已達400μm(邊-邊距離)以上，外包層由低折涂層構成。由于高功率激光器運行中會產生高溫，部分光纖生產廠家為了提高光纖的穩定性，會在內包層外面再加一層摻氟層，形成三包層光纖，如圖5所示為典型的三包層摻鐿光纖端面圖。

圖4 雙包層有源光纖增益效果圖

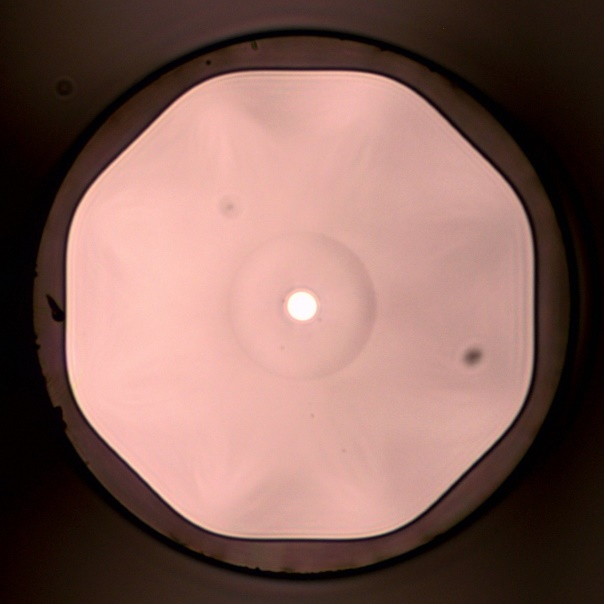

圖5三包層光纖端面顯微照片

三、有源光纖制備工藝

有源光纖的制備工藝技術不僅是有源光纖性能的關鍵決定因素，也是各家特種光纖生產商的核心工藝技術，開發難度極大。目前常規的的制備工藝有氣相法、熔融法、溶膠–凝膠法(SOL-GEL) 以及液相法等。

氣相法又稱氣相沉積法，一般采用MCVD或者PCVD實現。選用高純度的氧氣作為載氣，將氣化后的螯合物氣體帶入反應區沉積，通過提純反應物的純度，達到嚴格控制過渡金屬離子和羥基的目的，可生產出高質量的光纖，生產效率較高，光纖品質也好。但目前該工藝也有不足之處，如原料昂貴，設備投資大、氣體輸送較難、玻璃組成范圍窄、摻雜濃度低、折射率調節范圍小等問題。

熔融法是通過混合多種高純玻璃粉末材料和稀土元素粉末，高溫熔化后冷卻制得摻雜玻璃預制棒，然后拉制成光纖的方法，該方法制備的光纖含稀土離子的摻雜濃度較高，但存在損耗較大，摻雜不均勻等問題，無法實現商業化生產。

溶膠–凝膠法[7]是將酯類化合物或金屬醇鹽溶于有機溶劑中形成均勻溶液，然后加入其它組分材料，在一定溫度下發生水解、縮聚反應形成凝膠，最后經干燥、熱處理、燒結等工藝制成摻雜玻璃預制棒，最后拉制成光纖。該法制備的光纖摻雜稀土元素均勻，反應溫度低，但存在損耗大、機械強度差等問題，導致該法無法實現商業化。

液相法[8]是可分為在線和離線兩種模式，一般在MCVD的高純石英管內沉積無摻雜的包層，然后降低溫度沉積疏松芯層，保證芯層具有良好的多孔性，然后放入含有稀土離子的溶液中浸泡，再進行燒結處理。在線法不采取從MCVD取下襯管的方式，而是在高純石英管的一端放置一個小直徑的玻璃管，小玻璃管的一端通疏松芯層，另一端連接泵和稀土摻雜溶液，通過泵將摻雜溶液輸送到疏松芯層內，一旦疏松芯層被整個浸泡，立即撤回傳輸玻璃管，并向石英管內填充惰性氣流，整個過程中保持石英管旋轉。完成干燥后，燒結摻雜的疏松芯層為玻璃層，燒縮石英管、包層和芯層，即得到實心預制棒;而離線模式則通過火焰或者切割刀的方式，將沉積好疏松體的襯管取下，放置于配置好的摻雜溶液中，通過控制溫度、溶液濃度、浸泡時間等來控制摻雜，最后通過干燥裝置干燥后重新將襯管連接到MCVD上面進行熔縮燒實成實心摻雜芯棒。這種方法制作的光纖損耗小，稀土離子的摻雜濃度比傳統MCVD法的高，而且可以通過多次浸泡進一步提高摻雜濃度，摻雜均勻性、靈活性較好，且可摻雜含稀土元素的納米顆粒，使光纖具有較突出的光譜性質，因而在實驗和商用稀土摻雜光纖的制作上得到廣泛應用。

四、展望

目前，光纖激光器以雙包層摻鐿光纖為主，部分高功率激光器采用升級的三包層摻鐿光纖。三包層摻鐿光纖能有效的提升光纖激光器的斜率效率，減少激光器的發熱，提升激光器的熒光壽命。采用液相法制備的多組分摻鐿光纖，具有損耗低，摻雜均勻，光致暗化性能優秀等特點，對我司研制有源光纖具有一定地指導意義。

?

參考文獻

[1] Einstein A. On the Quantum Theory of Radiation. Concepts of Quantum Optics, 1983, 59(2): 93~104

[2] Maiman，Theodore H.Stimulated optical radiation in ruby.(1960)：493—494.

[3] Snitzer, E.Optical maser action of Nd3+ in a Barium crown glass. Physical Review Letters 7.12(1961):444.

[4] Shiner B. The Impact of Fiber Laser Technology on the World Wide Material Processing Market. in: CLEO: Applications & Technology. San Jose, California, United States: OSA Technical Digest, 2013. AF2J.1

[5] Shcherbakov E. A., Fomin V. V., Abramov A. A., et al. Industrial grade 100 kW power CW fiber laser. in: Huber G., Moulton P. Advanced Solid-State Lasers Congress. Paris, France: OSA Technical Digest, 2013. ATh4A.2

[6] Snitzer E，Pc H，Hakimi F，et a1.Double clad，offset core Nd fiberlaser[C]//Optical fiber sensors.Optical Society of America，1988：PD5.

[7] Wang, S., Xu, W., Lou, F., et al. (2016) Spectroscopic and Laser Properties of Al-P Co-Doped Yb Silica Fiber Core-Glass Rod and Large Mode Area Fiber Prepared by Sol-Gel Method. Optical Materials Express, 6, 69-78.

[8] Webb, A.S., Boyland, A.J., Standish, R.J., et al. (2010) MCVD in-Situ Solution Doping Process for the Fabrication of Complex Design Large Core Rare-Earth Doped Fibers. Journal of Non-Crystalline Solids, 356, 848-851.
