引言

電子產品的發展有兩大趨勢，一是社會發展要求其有更復雜的功能、更高的運算速率，二是人們要求電子產品日益集成化、微型化，這就導致電子產品在發熱功率增大的同時，其散熱面積大為減少，致使電子器件的熱流密度急劇增加。統計數據表明，自1970年以來，半導體晶體管的性能和密度每隔18個月就翻1番，其發展速率與摩爾定律的預測相一致。電子器件的散熱量和散熱密度也隨之大幅升高，根據摩爾定律，未來芯片的熱流密度可達300 W/cm2，電子設備的散熱問題已成為制約電子工業發展的瓶頸，電子器件散熱技術面臨空前挑戰。

1.電子器件的散熱方式

電子器件的散熱管理是對電子設備的運行溫度進行控制，以保證設備工作的穩定性和可靠性。電子器件散熱方式分為主動散熱方式和被動散熱方式，常見的主動散熱方式有風冷、液冷和熱電致冷等，被動散熱方式有自然對流散熱、熱管散熱和相變儲熱等。

主動散熱方式中，風冷最常使用的形式是以散熱器搭配風扇構成散熱組件，該方法結構緊湊，操作簡便，散熱效果明顯，但其受外形尺寸和重量的限制，所提供的風量有限，一般情況下，在熱流密度小于1W/cm2時，可采用空氣強制對流散熱。液體冷卻散熱系統相對復雜，設備量大，成本較高，但其散熱效率高，可承受的熱流密度大，適合熱流密度較高的場合，如在高性能超級電子計算機、軍用航空電子等設備中。熱電制冷無需制冷劑，沒有機械運動，無噪聲，體積小，可靠性強，響應時間很快，但主要缺點是效率較低、成本高，只適用于體積緊湊、制冷要求不高等特殊場合。

被動散熱方式中，自然散熱適用于對熱流密度不大、溫度控制要求不高的器件進行冷卻，當電子器件的熱流密度超過0.8 W/cm2時，自然冷卻已經無法滿足電子器件的散熱控溫要求。熱管散熱主要是利用相變介質在熱管的蒸發段和冷凝段不斷汽化吸熱以及冷凝放熱避免熱量在器件發熱部位的堆積。電子器件的相變材料熱管理是指利用相變材料巨大的相變潛熱，吸收電子器件工作時散發的熱量，從而維持電子器件的工作溫度在儲熱材料的相變溫度附近，確保電子器件安全穩定地工作，延長電子器件的使用壽命。

2.相變材料的簡介

應用相變材料的散熱系統的原理是：當電子器件表面溫度上升到相變材料的相變溫度時，相變材料吸熱發生相變，利用相變材料的相變潛熱來吸收電子設備產生的熱量，因?yàn)橄嘧冞^(guò)程近似恒溫，電子設備可以在短時間內維持溫度恒定，或維持在規定溫度范圍內。相變材料按照化學組成成分分類，可分為有機相變材料、無機相變材料和共熔物相變材料。有機相變材料主要包括石蠟、醇類、脂肪酸類等;無機相變材料主要包括結晶水合鹽、熔融鹽、金屬或合金類等;共熔物相變材料是由兩種或兩種以上的相變材料組成的，每種組分同時的融化和結晶，相變溫度和焓值可以通過調節組分的含量獲得。

目前研究應用最廣泛的為有機石蠟類相變材料，用于電子元件散熱中的相變冷板中的石蠟相變溫度范圍通常為60~90℃，焓值為220~260J/g，以滿足高熱流密度芯片的控溫需求，其相對于無機相變材料和共熔物相變材料優點如下：

(1)無過冷現象;

(2)無相分離現象;

(3)無腐蝕性，與結構件相容性好;

(4)化學性能穩定，熱可靠性高。

雖然石蠟作為有機相變材料有諸多優點，但它同時也存在熱導率較低(約為0.3 W/(m·K))的缺點。提高石蠟熱導率的方法主要有以下幾種：

(1)在石蠟相變材料中嵌入金屬翅片、添加金屬粉末和金屬泡沫等擴大散熱面積，提高熱導率，強化傳熱性能;

(2)將石蠟與膨脹石墨復合或添加高導熱的碳納米管、碳纖維等材料增強復合材料的導熱性。

基于此，長盈通熱控公司率先基于固液相變材料開發新型高導熱高儲熱密度的固固相變材料，相變過程在宏觀上無液相產生，可加工成不同厚度和形狀(如圖1)，同時熱導率范圍在5~30W/(m·K)可調。

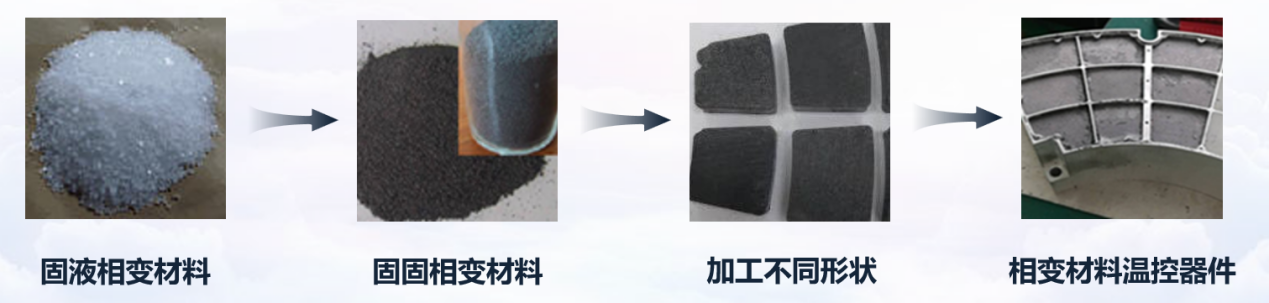

圖1 相變材料的成形過程

3.相變材料在電子器件中的應用

相變材料溫控器件主要以相變冷板的形式與發熱器件組裝起來中，當發熱器件工作產生熱量時，相變冷板發揮作用進行儲熱控溫，兩種應用典型是TR組件薄壁冷板和信號處理冷板。

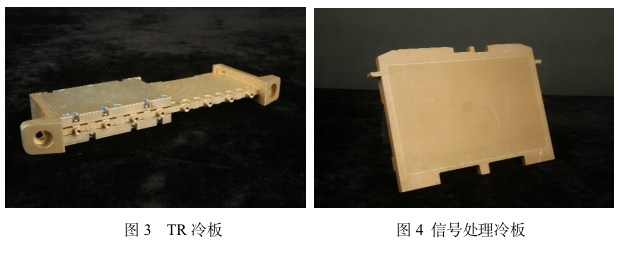

TR組件是相控陣?yán)走_(dá)天線的主要發熱組件，相控陣?yán)走_(dá)的熱控問題主要指TR組件熱控問題。TR組件相變冷板(見圖3)一般采用與結構支架一體化設計技術，即結構功能一體化。創新的加工、填充及密封技術，滿足大面積薄壁結構TR組件的結構強度。高焓值相變材料，大大降低TR組件最高溫度，對電子器件起到很好的保護作用。

信號處理系統，熱流密度大，空間緊湊，熱控問題突出。相變冷板(見圖4)一般采用與信號處理部分“分體式”設計技術，即散熱和功能分體式。相變冷板填充高焓值相變材料，內部含有強化傳熱的翅片，滿足一定時間內、一定功率下的散熱要求。相變冷板和信號處理板之間采用導熱墊片、硅脂、可回彈導熱墊片等熱界面材料連接。

4.結束語

相變溫控技術作為新一代無源冷卻技術，有望解決高熱流密度電子元器件散熱難題?；谙嘧儾牧系臏乜叵到y(tǒng)，必須發展一套相變材料-散熱器-系統一體化的設計優化方法，從材料出發，以散熱器為核心裝置，以電子器件工作性能最優為目標，實現高效溫控系統的開發。未來需要繼續攻克超高熱導率和超高儲熱密度相變材料的開發，構建相變溫控材料與結構傳熱模型及設計工具，實現熱管理系統的設計優化，依據仿真優化結果，通過3D打印、機械加工等方式，開展典型相變控溫結構樣件研制與實況下相變控溫結構試驗。

?

參考文獻：

[1] MAHAJAN R. Emerging Directions for Packaging Technologies [J]. Intel Technology Journal, 2002, 6(1):61-74。

[2] 馬永錫，張紅. 電子器件發熱與冷卻技術 [J]. 化工進展，2006,25(6)：670-674。

[3] 李斌，陶文銓?zhuān)窝帕? 電子器件空氣強制對流冷卻研究 [J]. 西安交通大學學報，2006,40(11)：1241-1245.

[4] 張建臣. CPU風冷散熱器散熱性能分析與研究 [J]. 福建電腦，2008(2):69-75.

[5] 周建輝，楊春信，魯俊勇. CPU空氣強迫對流冷卻系統設計 [J]. 電子學報，2007,35(8):1592-1597.

[6] 張正國，文磊，方曉明，邵剛，黃弋峰. 復合相變儲熱材料的研究與發展 [J]. 化工進展,2003,22(4):462-465.

[7] 周四麗，張正國，方曉明. 固-固相變儲熱材料的研究進展 [J]. 化工進展，2021,40(3)：1371-1383.

[8] 王子君. 星載四通道TR組件散熱研究 [J]. 集成電路應用，2021,38(06):4-5.
