一、光鑷以及光纖光鑷概述

光鑷，即單光束梯度力光阱，是利用光的動量的改變來實現微粒的捕獲與操縱的工具。自1986年A．Ashkin首次實現一束強聚焦激光穩定俘獲生物粒子至今，光鑷技術的發明已歷經20余年，并在物理、化學、材料等領域得到了廣泛的應用。光鑷無接觸、無損傷、可以測量皮牛量級力的特點更是使其成為生命科學青睞的理想工具。作為微操作、微測量的重要工具，光鑷在得到廣泛應用的同時，技術本身也在不斷發展，各種光鑷設備相繼出現，如干涉光鑷、掃描光鑷、全息光鑷、電子光鑷、光纖光鑷等。

一般光鑷設備都是基于顯微鏡搭建，即利用大數值孔徑顯微物鏡形成強會聚光束，光阱光源通過附加光學配件耦合到顯微鏡光學系統中；操縱微粒時，光阱俘獲樣品不動，通過載物平臺的運動帶動樣品池運動，從而達到相對運動的目的。這樣實現的缺點在于，設備體積大、自由度較低，因而使得光鑷在靈活使用的角度受到限制。

光纖輕便、低廉、靈活，并已作為信息傳遞的媒介廣泛應用于光通信領域；光纖亦可以傳輸激光，光纖傳輸激光在短程內損耗很低，出射的激光光場仍然呈現一定特性分布。1993年，A．Constable利用雙光纖發出的半導體激光實現了光阱中微粒的束縛，人們開始注意到利用光纖實現光學勢阱的獨特之處。將光纖引入光鑷系統代替顯微物鏡形成會聚光束，同時捕獲并牽引微粒運動代替樣品池的運動，大大提高了操作的自由度與靈活度。普通單模光纖芯徑約10微米，與很多生物細胞和大分子的尺度相當，使得光纖光鑷仍然可以廣泛應用于生命科學領域；同時，單模光纖本身的限模作用，也使獲得某一特定模式的出射光成為可能。作為傳統光鑷的一個有益補充，光纖光鑷技術的研究和應用正越來越受到人們的關注。

二、光纖光鑷工作原理及優勢

光纖光鑷是指用光纖代替顯微物鏡形成會聚光束，用光纖頭出射具有高度光強梯度分布的光束來捕獲粒子的光鑷。

與傳統的光鑷不同，光纖光鑷不需要擴束鏡對激光束擴束，也不需要顯微物鏡對激光束聚焦，捕獲系統的光路與光學成像光路相互獨立，且結構比較簡單，光纖頭通過機械裝置控制，可以插入樣品溶液中對粒子進行近距離的操縱，適合用于生物活體組織、渾濁溶液等傳光性不好的環境中。缺點是操作時光纖頭需要浸入樣品溶液，會對樣品造成污染，而且會影響光纖頭的使用壽命。另外光纖頭通過機械裝置控制，不能通過空間光調制器或者光束轉折器來控制光阱運動進行靈活操控。

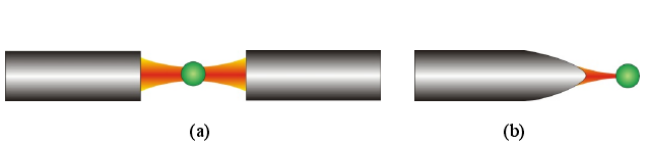

    光纖光鑷端口的兩種結構，如下圖1所示。

圖1 光纖光鑷端口的兩種形狀：（a）平端面；（b）錐形自透鏡端面

平端面光纖光鑷的光纖頭端面是與光纖垂直的平面，Constable等人利用這種平端面光纖光鑷首次成功地捕獲了尺寸在 0.1-10μm 范圍內的聚苯乙烯小球和酵母菌細胞。對于尺寸小于 1μm 的粒子，其橫向捕獲能力比傳統的光鑷系統提高3-5個數量級，但是軸向捕獲能力比較弱，捕獲時需要使用兩根光纖相對照射。錐形自透鏡端面光纖光鑷的光纖頭端面經過精細打磨，形成逐漸變細的半球狀或錐形，從該端面出射的激光束有一定的聚焦效果，改善了平端面光纖光鑷軸向捕獲力較差的問題。

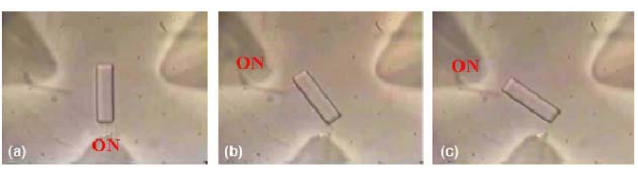

Taguchi等人利用單根圓錐形頭的單模光纖成功地捕獲聚苯乙烯小球和酵母菌細胞。Masahiro等人利用三根錐形的光纖頭實現了對桿形物體的旋轉。通過改變?nèi)齻€(gè)光纖頭不同的輸出功率，可以任意控制桿形物體的旋轉方向和旋轉速度，如下圖2所示。

圖2 三根錐形光纖光鑷對感性物體的旋轉

三、YOEC定制光纖在光纖光鑷中的應用實例

圖3是YOEC三芯單模光纖的端面實物照片，圖4是利用錐形的三芯光纖捕獲酵母細胞的示意圖。

    圖3 YOEC定制的三芯光纖實物圖           圖4錐形三芯光纖捕獲酵母細胞示意圖

四、YOEC多芯和定制光纖在光纖光鑷應用中的優勢

    1. 可以根據客戶需要定制任意多芯及任意排列方式的光纖產品；

2.可以根據客戶系統應用的光源波長定制任意折射率的纖芯；

3.纖芯和光纖的包層等幾何尺寸可根據客戶的要求靈活調整；

4.可根據客戶的應用需求提供不同種類性能的光纖內、外涂層材料，具有尺寸豐富的各種拉絲磨具，可滿足客戶各種涂層直徑的實際需求；

5.YOEC玻璃冷熱加工設備實施齊全，具有MCVD和FCVD兩種芯棒制備工藝，和功能齊全的特種光纖拉絲塔及配套裝置，大大的拓展了定制光纖的種類；

6.YOEC儲備有國內外不同廠家、型號規格齊全的各類石英管材可供產品設計和生產使用，大大的提高了設計的靈活性和縮短了產品的交貨期；

7.定制產品完善的過程信息記錄和穩定的制造工藝保證了批次內和批次間產品的重復穩定性。

五、總結

隨著光鑷、光纖光鑷技術的發展和應用面的不斷深入拓展，目前，國際市場上已有公司推出成熟光鑷系統產品；越來越多的國內學者開始慢慢了解、投身這一領域。但是不管是發展較為成熟的國外市場還是剛剛起步的國內市場，光鑷產品的商業推廣都還存在一些問題。長盈通光電技術有限公司有能力有意愿展開和各高校、研究所、公司的廣泛合作，為擴展光纖在光纖光鑷行業的廣泛應用提供配套和支持。
